什么是高压变频切换柜？有哪些作用？
发布日期：2020-03-31
扫一扫
来源：
浏览次数：40
高压变频切换柜又可以称为高压变频旁路柜属于其中的一种，是在变频器、电机、及母线之间增加了一套切换装置，以满足现场连续生产的要求。根据切换开关的不同，可以分为自动旁路方式和手动旁路方式，下面我们来详细了解什么是高压变频切换柜。
一、手动切换柜
1、组成
手动切换柜采用隔离开关进行手动方式，隔离开关分别选用gn19系列单投和双投户内高压隔离开关，相间距为210mm。单投隔离开关的进线端的三个绝缘端子为高压带电显示装置的三个传感器；照明灯为柜门式照明灯；避雷器采用三相组合式。
手动旁路柜实物图
2、优点
工作人员在检修变频器时，有明显断电时间，能够保证人身安全，同时也可手动使负载投入工频电网运行；手动旁路可人为判断故障后再切换，保证工作人员的安全。
二、自动旁路柜
1、组成
自动旁路柜采用真空接触器或真空断路器实现自动旁路方式，如真空断路器搭配隔离开关的一种自动旁路方案，自动旁路柜柜内装有真空断路器（真空接触器）、带电显示器、传感器、电磁锁、小型断路器、加热器等元件。

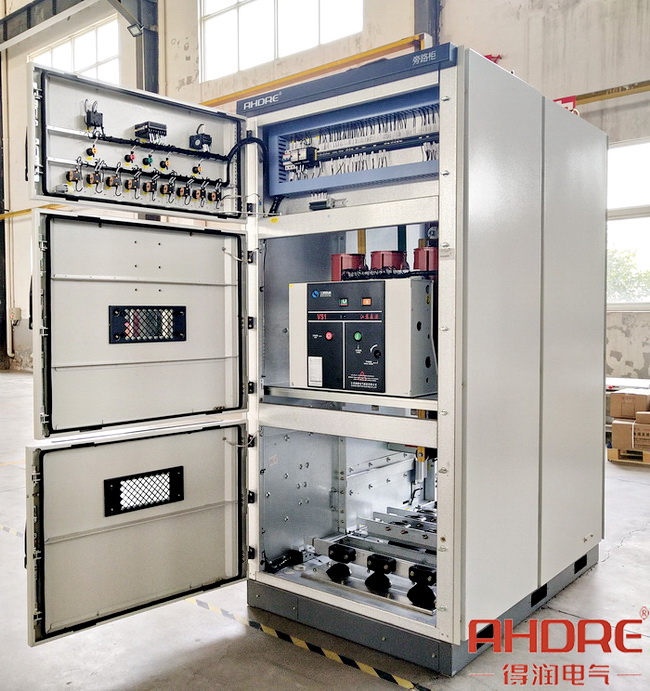

自动旁路柜实物图
2、优点
在变频器出现严重故障时，系统能够自动转入工频电网中，断开变频调速系统时，而负载电路时不需要停机，从而满足现场不能停机的要求。
当然，就如何选择合适的一种旁路方案，需要根据现场不同方案的选择、电机功率大小、以及线路负载情况选择适宜的方案。如果您想要了解更多高压变频切换知识，欢迎来电咨询得润电气。
