图文讲解箱式变电站内部结构由哪些组成？
发布日期：2020-09-12
扫一扫
来源：
浏览次数：40

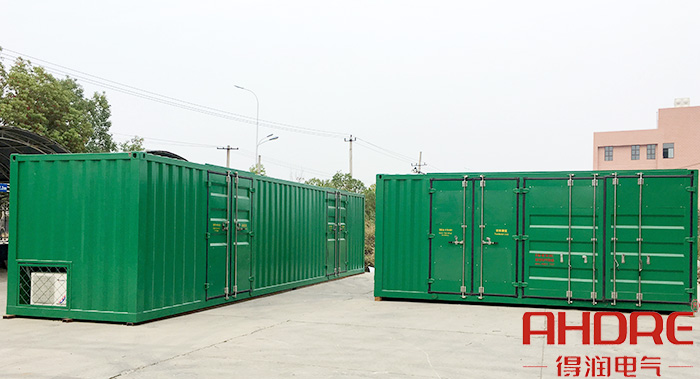

箱式变电站的应用，为不同领域行业的配电工程带来了便捷之处。箱式变电站因独有的外形结构，使其具有节约占地面积、易于搬移、检修方便、低损耗等特点。箱式变电站又称为组合式箱式变电站，其箱内结构由高压室、低压室、变压器室组成。紧凑型的箱变可以将三个配电室放入同个箱内，而独立型的箱变可以分别单独放入不同箱内。
一、低压室
低压室一般有低压进线柜、低压出线、低压补偿柜，其柜内配电装置由低压断路器、电流互感器、电流表、电压表等组成的。
二、高压室
箱式变电站的高压室一般有高压进线柜、高压出线柜、高压计量柜或高压环网柜，其配电装置有高压负荷开关、高压熔断器和避雷器等，可以进行停送电操作并且有过负荷和短路保护。高压配电装置具有防止误拉、合开关设备，带负荷拉、合刀闸，带电挂地线，带地线合闸和工作人员误入带电间隔的五防措施。负荷开关和熔断器之间也应有可靠的连锁。

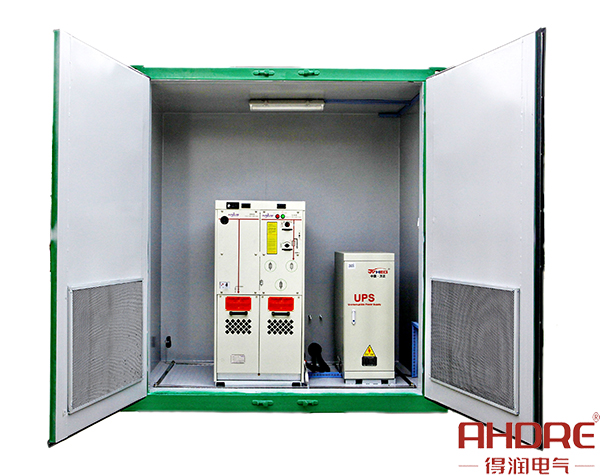

10KV高压环网柜
10KV高压开关柜
三、变压器室
变压器室一般采用干式电力变压器，散热性能好，过负载能力强，强迫风冷时可提高容量运行。
另外箱式变还都具有电能检测、显示、计量的功能，并能实现相应的保护功能，还设有专用的接地导件，并有明显的接地标志。此外为适应户外工作环境，箱式变电站的壳顶一般都采用隔层结构，内装有隔热材料，箱体底部和各室之间都有冷却进出风口，采用自然风冷和自动控制的强迫风冷等多种形式，以保证电气设备的正常散热。
得润电气作为拥有多年国外项目经验的箱变厂家，其出口了利比里亚、加纳、几内亚等多个国家。从图纸设计、原料采购、生产标准、调试检验等环节做到严格把控，为每个项目安全用电提供保障。
