12kV真空接触器的旁路柜如何切换操作？其步骤是什么？
发布日期：2021-11-29
扫一扫
来源：
浏览次数：40

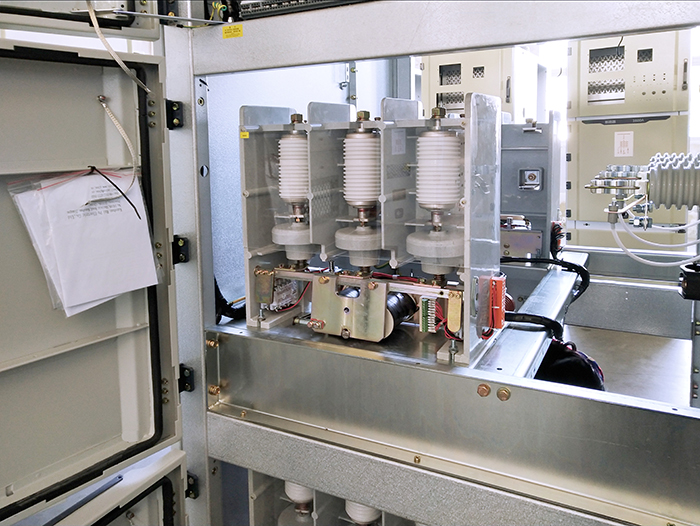

旁路柜是高压变频器、软启动器常用的切换装置，便于出现故障时可以变频运行转为工频运行，确保电机运行不受影响。为了方便读者了解旁路柜的工作原理，本文以12kV真空接触器的自动旁路柜方案为例，图文并茂讲解其具体操作流程。
一、操作流程
1、变频启动
（1）QF，KM1~3处于分闸位置,确认QF柜接地开关己分闸，QF己摇到工作位置，QF断路器己储能；
（2）分别按顺序合上KM2、KM1、QF；
（3）变频启动电机；
2、变频停止
（1）变频停止电机；
（2）分别按顺序断开QF、KM1、KM2；
（3）QF摇到试验位置，合QF柜接地开关；此时可以检修变频器及电机；
3、工频启动
（1）QF，KM1~3处于分闸位置，确认QF柜接地开关己分闸，QF己摇到工作位置，QF断路器己储能；
（2）合上KM3、合上QF启动电机
4、工频停止
（1）断开QF；
（2）分KM3；
（3）QF摇到试验位置，合QF柜接地开关，此时可以检修电机；
二、操作过程的注意事项
1、本操作流程均建立在QF、KM1、KM2、KM3初始状态都是分断的前提下；
2、KM1~2与KM3电气联锁，工频方式和变频方式只能二选一。
得润电气自主设计生产的旁路柜，其自动切换方案除了搭配真空接触器，还可以搭配真空断路器，工作原理和操作流程是一样的。根据项目的配电需求不同，选择合适的旁路切换方式。
