固定式分隔结构就是将一个配电回路放在一个隔室内，每个隔室内的线路互不影响，有利于设备检修工作。低压配电柜按结构形式可以分为抽出式、固定式、固定分隔式等，每种结构方式都有自身的优势。今天我们就固定式分隔柜来详细讲解其结构特点。
一、特点

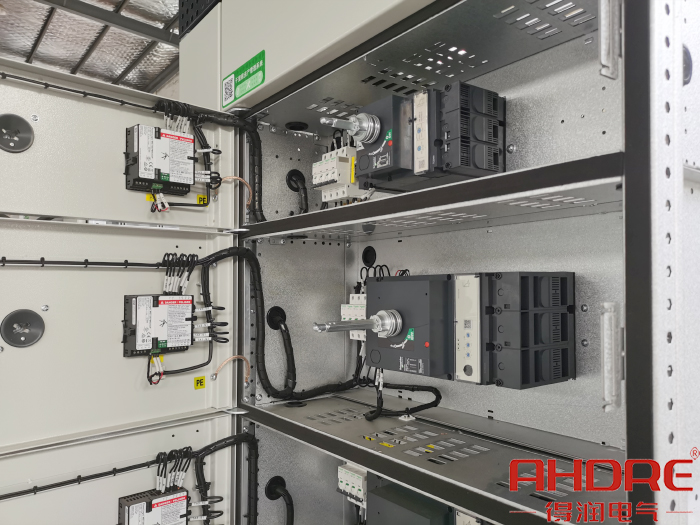

固定式分隔柜是采用插拔式开关安装在独立的固定分隔室内。该结构是用于变压器后第一级的馈电输出，塑壳开关本体和底座接触面大，其柜内元件和线路都有独立的空间，有利于通风散热，且安装、检修安全方便。
二、结构方案
1、盘面排布
2台出线框架开关方案的盘面排布可以将仪表室做整合，垂直排长度可以缩短，其位置有利于下出线安装剩余电流互感器。
2、侧垂直排方案
（1）对于3台3P开关安装在200+600宽柜体时，按钮、灯、表计只能安装在垂直排室的边门上。
（2）需要对垂直排室隔板进行非标设计，使其既能满足IP2X人身防护，又不对边门上表计走线有干涉。
3、侧后垂直排方案
（1）侧后排方案二次部分端子排可以放置在一次出线的另一侧，既能实现一二次线分开，也能缩短二次线走线路径。
（2）当二次线穿越垂直排时，需要增加一些绑线支架，使其远离垂直排。
Blokset低压授权柜
相比抽出式的柜体结构，固定分隔式结构其防护等级、安全系数较高，同时也避免了来回抽出时的插件损坏。当然，抽屉式的结构也有自身的优点，可以把众多元器件一次抽出，便于整体快速更换，一般用于多回路、小容量场合。所以低压柜的结构形式选择一般根据现场的配电需求、负载大小等，设计合理的配电解决方案。
