一说到箱变变电站，大家的脑海就会想到一个个房子的形状，又会发现每个行业用的箱变类型又是不同的。箱式变电站常见的有欧式箱变（预装式箱式变电站）和美式箱（组合式箱式变电站）变两种，都具有经济、方便、成本低等特点。在城市配电网和负荷密集场所中得到了广泛的应用。下面以组合式箱式变电站为例来详细讲解各个组成部分的内容。
一、组成部分
1、进线部分：包括高、低压线路和电缆；
2、变压器室部分：包括变压器及其附件；
3、高压室部分：包括高压隔离开关、断路器、负荷开关、熔断器、绝缘设备、避雷器等。
4、低压设备部分：包括空气开关、刀闸开关、熔断器、低压避雷器等，
5、保护及自动控制设备：包括设备的全部主保护及自动装置、直流部分、信号装置、操作电源；
6、基础及接地部分：包含接地极和设备基础、避雷设备及其连接部分；
7、仪表及计量部分：电压互感器、电流互感器及其计量仪表；
二、优势
1、结构紧凑，外形尺寸小，占地面积小；
2、由于高压控制保护电器设在变压器箱体内，无带电裸露部分，安全可靠。
3、具有节能型变压器的优异性能，节能效果好。

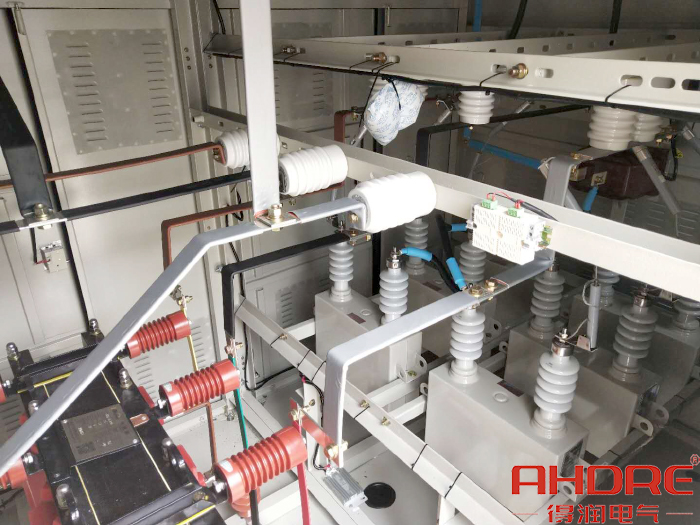

变压器隔室
低压柜隔室
三、注意事项
1、散热是集装箱在设计中需要考虑的问题，确保为设备运行预留较多的散热空间；
2、集装箱内部空间有限，需要用电设备集中，安装措施必须考虑充分。
箱式变电站越来越受到各行各业的广泛使用，耐候钢的结构及外壁喷涂，确保设备的耐腐蚀、耐酸性，提高了设备的使用寿命。
