图文并茂了解VCS安全隔离开关箱的结构特点
发布日期：2020-06-30
扫一扫
来源：
浏览次数：58
VCS安全隔离开关箱是一种结构简单、性能优越、断合能力高的配电装置，可用于急断开、就地安全断开，以及电机起停控制、正反转控制、变速驱动控制等配电方案。与普通的隔离开关箱不同的是，VCS隔离开关箱能够观察到开关触点，且箱体与箱门有机械联锁装置进行安全控制。
一、结构特点

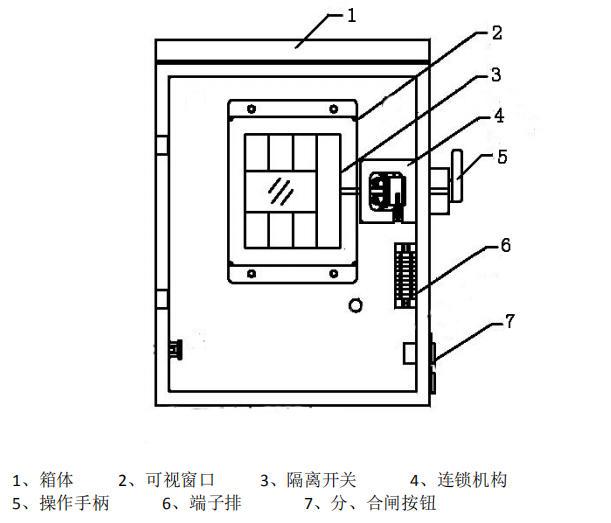

VCS安全隔离箱结构图
VCS安全隔离开关箱内的开关安装板上安装有触点可视的隔离开关，且与隔离开关相对应的箱门处安装可视窗口。箱内的机械联锁装置与箱体外侧壁上的操作手柄相连接，操作手柄下方的设有合分闸控制按钮，该控制按钮通过箱体内的接线端子和隔离开关的辅助触点进行接线，进而实现对VCS可视断点隔离开关箱的远程控制。
二、技术参数与选型
额定绝缘电压Ui(V):800V
额定冲击电压Uimp(KV) :8KV
额定工作电压Ue(V):AC415V, AC500V, AC690V
额定工作电流Ie(A):100A,160A,250A,400A,630A
额定工作频率:50～60Hz
防护等级:IP65
三、应用案列
得润电气提供一批VCS安全隔离配电箱投运于国外的几内亚粉磨站扩建项目工程，该项目对配电要求严格，需提供安全系数高的开关装置，并能够保证断合线路能力满足现场需求。
目前，得润电气的VCS安全隔离开关箱支持特殊场合定制特定要求的规格，如机旁操作柱与VCS一体箱、出线采用工业插头的快接型VCS箱、防爆型VCS箱等。需根据现场不同方案的选择、电机功率大小、以及线路负载情况选择合适的配电方案。
