铜排的规格是怎样选定的？
发布日期：2017-12-18
扫一扫
来源：
浏览次数：45
在一次线路(大电流的相线、零线、地线)上都会用到铜排，在配电柜上较大电流的一次元器件都是用铜排连接的，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每台配电柜的开关电气(隔离开关、断路器等)上的是分支母排。因为铜的导电性能等优于铝，所以在电气设备，特别是成套配电装置中得到了广泛的应用。铜排在柜内的安装形式分为两种：平放和竖放，竖放载流量略大于平放；铜排载流量会随环境温度变化而变化。
那么铜排的规格是如何选定的呢？就要通过以下的计算方法来得出了。
估算法：
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方
载流量计算方法：
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*188=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

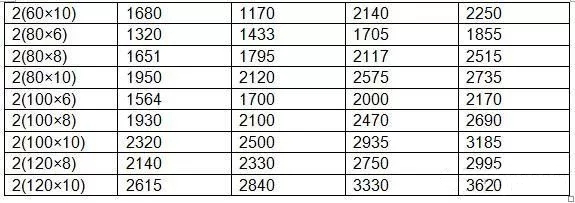

常用铜排的尺寸及载流量表
