KYN61-40.5 型铠装移开式交流金属封闭型开关设备

1. 概述

KYN61-40.5铠装移开式交流金属封闭开关设备 (以下简称开关设备) 是安徽得润电气技术有限公司开发的产品，额定电压及频率分别为40.5KV,50(60Hz)。主要用于工厂和电力系统中接受和分配电能并对电路实行控制、保护和监测。其主要特点是能配真空断路器或SF6断路器,柜体采用组装结构，提高了产品品质和配合精度。

符合标准

GB3906-2006 《3~35kV交流金属封闭开关设备》

GB11022-89 《高压开关设备通用技术条件》

IEC62271-200(2003)《额定电压1 kV以上52kV及以下交流金属封闭开关设备和控制设备》

2.型号及含义

3.使用环境条件

1、环境温度:最高温度+40℃，最低温度-10℃；

2、环境湿度：日平均相对湿度≤95%，月平均相对湿度在≤90%；

3、海拔高度:1000m以下；

4、抗地震度:地震烈度不超过8度；

5、周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染；

6. 无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。

5.结构特征

（见图1、图2）

A、继电器室     B、断路器手车室      C、电缆室     D、母线室

1、外壳    2、绝缘子    3、穿墙套管    4、母线室绝缘板    5、主母线

6、触头盒  7、接地开关  8、电缆室绝缘板     9、避雷器  10、接地主母线

11、一次电缆    12、电流互感器    13、断路器

                 图1  开关柜结构图(配ZN85-40.5断路器)

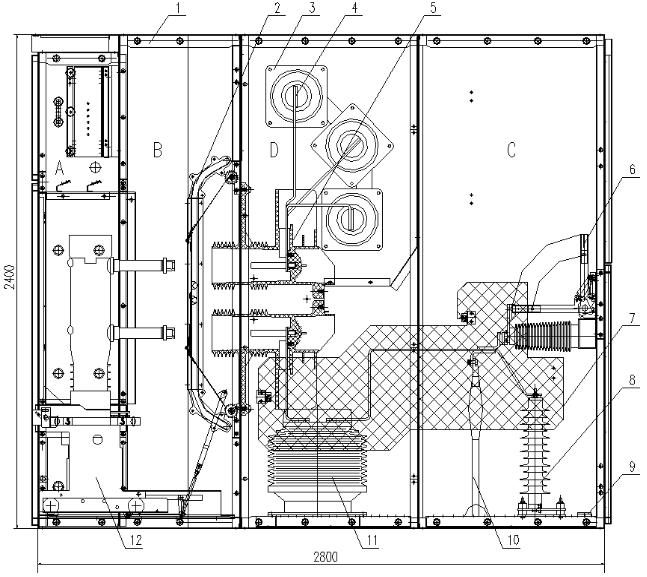

A、继电器室     B、断路器手车室      C、电缆室     D、母线室

1、外壳   2、活门机构   3、穿墙套管   4、主母线   5、触头盒

6、接地开关   7、电缆室绝缘板   8、避雷器   9、接地主母线   10、一次电缆

11、电流互感器    12、断路器

                    图2  开关柜结构图(配VD4-40.5断路器)

 6. 开关设备安装

 1.开关设备的安装基础尺寸与安装尺寸(见图3、4)

　　　　　　　　　　　　　　　　　　　　　 图3　　　　　　　　　　　　　　　　　　　　　　

开关设备地基安装图             开关设备安装示意图

        (配ZN85-40.5 安装基础图及底板孔尺寸)

 8.订货须知

KYN61-40.5开关柜订货时应提供下列技术资料：

1.主接线方案图编号、用途和单线系统图、额定电压、额定电流，额定短路开断电流、配电室平面布置图及开关柜的排列配置图等；

2.开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；

3.开关柜内主要电气元件的型号，规格及数量。
